クランプ




商品一覧　（写真をクリックすると商品のページに移動します）
牧野製クランプ

製品専用クランプ
Ｓタイプ
製品専用クランプ
ＳＦタイプ
製品専用クランプ
Ｆタイプ
荒石専用クランプ
Ａ-Ｓタイプ
荒石専用クランプ
Ａ-Ｆタイプ
牧野製クランプ保守部品

【牧野純正部品】
ストッパー
【牧野純正部品】
センターボルト
【牧野純正部品】
ウレタン取付金具
【牧野純正部品】
角ウレタン
【牧野純正部品】
丸ウレタン
【他社品】

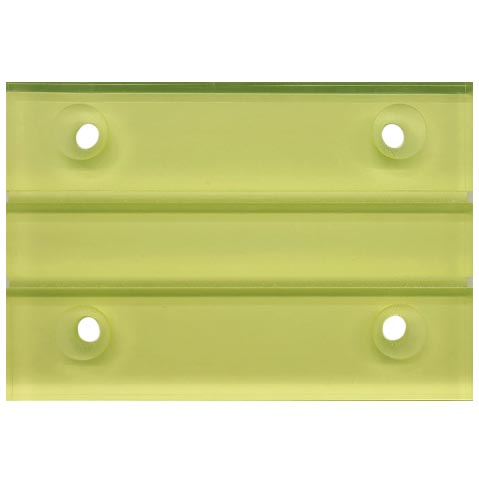

ラインパットプレミアム

【牧野純正部品】
ウレタンホース
【社外品】

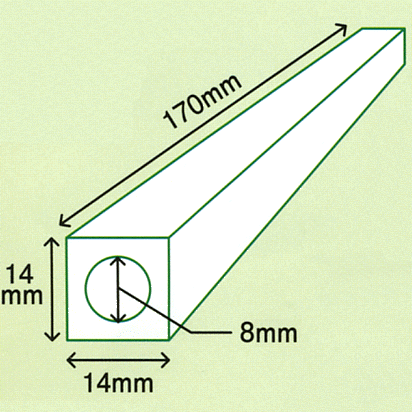

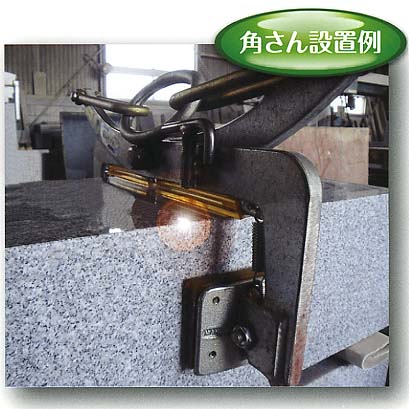

ウレタンホース「角さん」
【牧野純正部品】

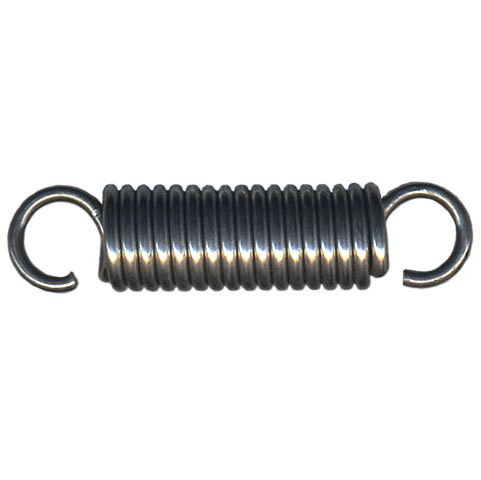

スプリング
【牧野純正部品】

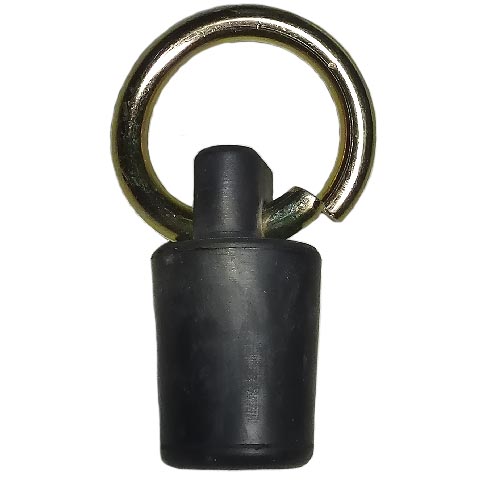

ゴム栓
【牧野純正部品】

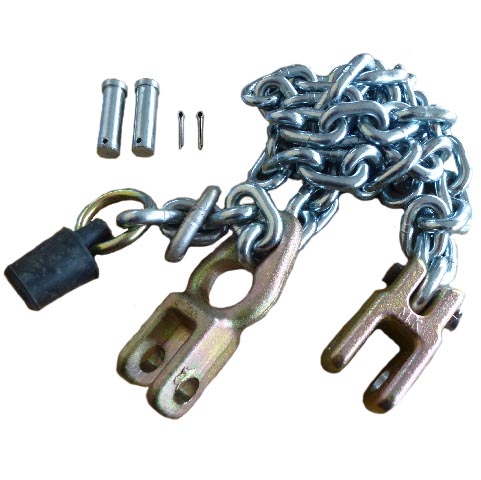

チェーン
【牧野純正部品】

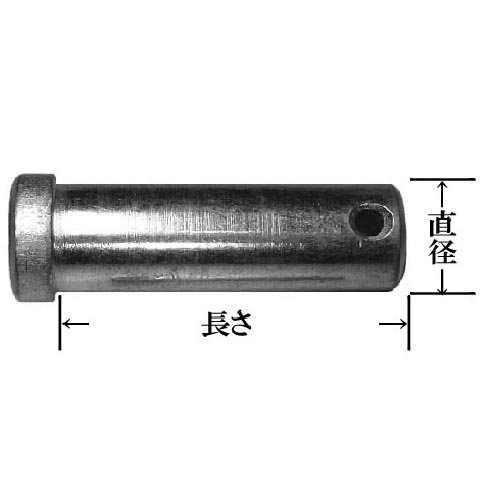

ピン

【牧野純正部品】

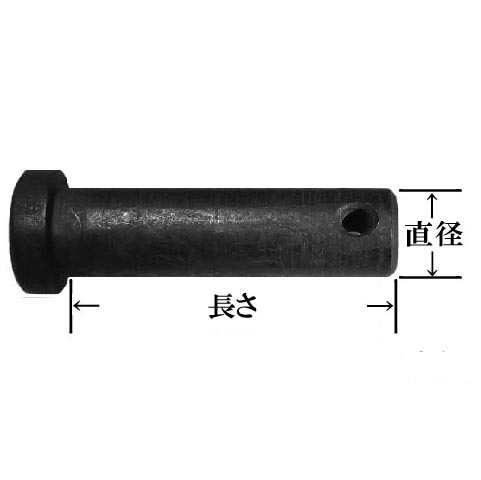

焼き入れピン
スリーエッチ（ＨＨＨ）製クランプ

石材クランプ

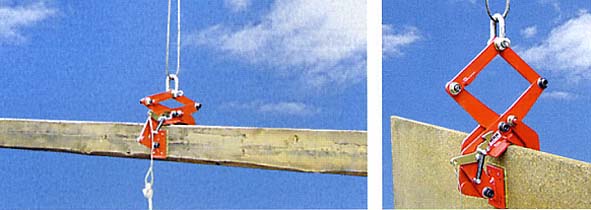

木材クランプ
万能クランプ
ナニワ研磨工業製クランプ

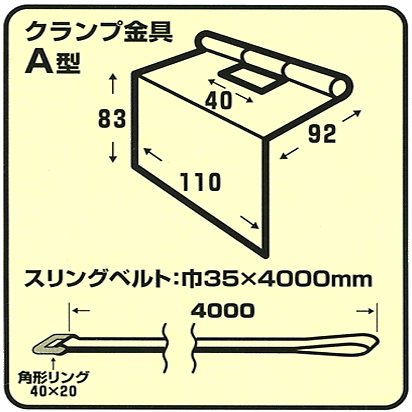

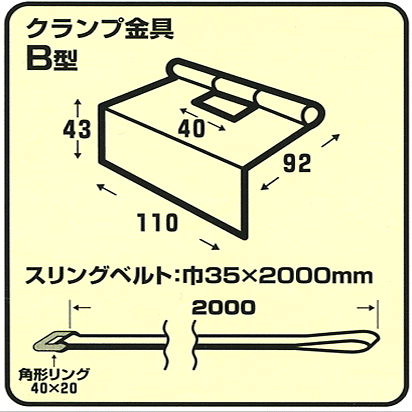

フリークランプごうりき




■牧野鉄工所　Ｓタイプ製品専用クランプ
▲このページのトップに戻る

※メーカー直送（受注生産）品ですので代金先払いにてお願いします。（代金引換不可）
※納期は通常で４〜８週間前後となりますが都度異なる場合がありますのでお問合せください。
※只今、メーカー都合により本体は販売休止中となります。各種保守部品は販売しています。

牧野鉄工所（ＭＡＫＩＮＯ・マキノ）製クランプです。
Ｓタイプ製品専用クランプは吊りカンを縦・横にするだけの簡単な操作で使用寸法が選べます。
ウレタンゴムで石材にキズを付ける事なく吊り上げ作業が出来ます。
※保守部品対応表
型式 ストッパー センターボルト ウレタン金具 ウレタン ウレタンホース スプリング
Ｓ−０２ ＳＴ１０Ｓ ＢＮ−１６ＳＳ ＷＰ−１３ ＷＫ−９５Ｓ ＷＨ−１２ ＳＰ−１０
Ｓ−０４ ＳＴ１０Ｓ ＢＮ−１６ＳＳ ＷＰ−１３ ＷＫ−９５Ｓ ＷＨ−１２ ＳＰ−１０
Ｓ−０６ ＳＴ１０Ｓ ＢＮ−１６ＳＳ ＷＰ−１３ ＷＫ−９５Ｓ ＷＨ−１２ ＳＰ−１０
Ｓ−０８ ＳＴ１０Ｓ ＢＮ−１６ＳＳ ＷＰ−１３ ＷＫ−９５Ｓ ＷＨ−１２ ＳＰ−１０
Ｓ−１０ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｓ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
Ｓ−１０Ｗ ＳＴ１０Ｌ ＢＮ−１６Ｓ ＷＰ−１４Ｓ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
Ｓ−１２ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｓ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
Ｓ−１５ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｓ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
Ｓ−１５Ｗ ＳＴ１０Ｌ ＢＮ−１６Ｓ ＷＰ−１４Ｓ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
Ｓ−１７ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｍ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
Ｓ−２０Ｗ ＳＴ１０Ｌ ＢＮ−１６Ｌ ＷＰ−１６Ｓ ＷＫ−９５Ｓ ＷＨ−１５ ＳＰ−２０

商品名・規格 使用寸法 使用荷重 製品重量 商品番号 税込価格
牧野製品専用クランプ
Ｓタイプ		 Ｓ−０２ １寸〜２寸 ３００ｋｇ ６．５ｋｇ １５−０００１ 円
Ｓ−０４ ２寸〜４寸 ３００ｋｇ ６．５ｋｇ １５−０００２ 円
Ｓ−０６ ４寸〜６寸 ３００ｋｇ ７．５ｋｇ １５−０００３ 円
Ｓ−０８ ６寸〜８寸 ３００ｋｇ ７．５ｋｇ １５−０００４ 円
Ｓ−１０ ７寸〜１尺 ４００ｋｇ ９．０ｋｇ １５−０００５ 円
Ｓ−１０Ｗ ７寸〜１尺２寸 ４００ｋｇ ９．０ｋｇ １５−０００６ 円
Ｓ−１２ ９寸〜１尺２寸 ４００ｋｇ １０．０ｋｇ １５−０００７ 円
Ｓ−１５ １尺２寸〜１尺５寸 ４００ｋｇ １１．０ｋｇ １５−０００８ 円
Ｓ−１５Ｗ １尺２寸〜１尺７寸 ４００ｋｇ １１．０ｋｇ １５−０００９ 円
Ｓ−１７ １尺４寸〜１尺７寸 ４００ｋｇ １２．５ｋｇ − 廃番
Ｓ−２０Ｗ １尺７寸〜２尺３寸 ６００ｋｇ １４．５ｋｇ １５−００１１ 円




■牧野鉄工所　ＳＦタイプ製品専用クランプ
▲このページのトップに戻る

※メーカー直送（受注生産）品ですので代金先払いにてお願いします。（代金引換不可）
※納期は通常で４〜８週間前後となりますが都度異なる場合がありますのでお問合せください。

※只今、メーカー都合により本体は販売休止中となります。各種保守部品は販売しています。

牧野鉄工所（ＭＡＫＩＮＯ・マキノ）製クランプです。
ＳＦタイプ製品専用クランプは最も多く利用されている標準タイプです。シャックルを掛けかえる事によって常に強力にクランプする事が出来ます。
ウレタンゴムで石材にキズを付ける事なく吊り上げ作業が出来ます。
※保守部品対応表
型式 ストッパー センターボルト ウレタン金具 ウレタン ウレタンホース スプリング
ＳＦ−０２ ＳＴ１０Ｓ ＢＮ−１６ＳＳ ＷＰ−１３ ＷＫ−９５Ｓ ＷＨ−１２ ＳＰ−１０
ＳＦ−０４ ＳＴ１０Ｓ ＢＮ−１６ＳＳ ＷＰ−１３ ＷＫ−９５Ｓ ＷＨ−１２ ＳＰ−１０
ＳＦ−０６ ＳＴ１０Ｓ ＢＮ−１６ＳＳ ＷＰ−１３ ＷＫ−９５Ｓ ＷＨ−１２ ＳＰ−１０
ＳＦ−０８ ＳＴ１０Ｓ ＢＮ−１６ＳＳ ＷＰ−１３ ＷＫ−９５Ｓ ＷＨ−１２ ＳＰ−１０
ＳＦ−１０ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｍ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
ＳＦ−１１ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｍ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
ＳＦ−１２ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｍ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
ＳＦ−１３ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｍ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
ＳＦ−１５ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｍ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
ＳＦ−１７ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｌ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
ＳＦ−１８ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｌ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
ＳＦ−２０ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｌ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
ＳＦ−２１ ＳＴ１０Ｌ ＢＮ−１６Ｍ ＷＰ−１４Ｌ ＷＫ−９５Ｓ ＷＨ−１４ ＳＰ−２０
ＳＦ−２３ ＳＴ１０Ｌ ＢＮ−１８Ｍ ＷＰ−１６Ｍ ＷＫ−９５Ｓ ＷＨ−１５ ＳＰ−２０
ＳＦ−２５ ＳＴ２０ ＢＮ−１８Ｍ ＷＰ−１６Ｍ ＷＫ−９５Ｓ ＷＨ−１５ ＳＰ−２０
ＳＦ−２６ ＳＴ２０ ＢＮ−１８Ｍ ＷＰ−１６Ｍ ＷＫ−９５Ｓ ＷＨ−１５ ＳＰ−２０
ＳＦ−２８ ＳＴ２０ ＢＮ−１８Ｍ ＷＰ−１６Ｍ ＷＫ−９５Ｓ ＷＨ−１５ ＳＰ−２０
ＳＦ−３０ ＳＴ２０ ＢＮ−２０Ｍ ＷＰ−１６Ｌ ＷＫ−１０５Ｌ ＷＨ−１５ ＳＰ−２０

商品名・規格 使用寸法 使用荷重 製品重量 商品番号 税込価格
牧野製品専用クランプ
ＳＦタイプ		 ＳＦ−０２ ０寸〜２寸 ３００ｋｇ ５．０ｋｇ １５−００４１ 円
ＳＦ−０４ ２寸〜４寸 ３００ｋｇ ６．０ｋｇ １５−００４２ 円
ＳＦ−０６ ３寸〜６寸 ３００ｋｇ ７．０ｋｇ １５−００４３ 円
ＳＦ−０８ ５寸〜８寸 ３００ｋｇ ７．５ｋｇ １５−００４４ 円
ＳＦ−１０ ７寸〜１尺 ４００ｋｇ ８．０ｋｇ １５−００４５ 円
ＳＦ−１１ ７寸〜１尺１寸 ４００ｋｇ ９．０ｋｇ − 廃番
ＳＦ−１２ ８寸〜１尺２寸 ４００ｋｇ １０．５ｋｇ １５−００４７ 円
ＳＦ−１３ ９寸〜１尺３寸 ４００ｋｇ １０．６ｋｇ − 廃番
ＳＦ−１５ １尺〜１尺５寸 ４００ｋｇ １２．０ｋｇ １５−００４９ 円
ＳＦ−１７ １尺２寸〜１尺７寸 ４００ｋｇ １１．９ｋｇ − 廃番
ＳＦ−１８ １尺３寸〜１尺８寸 ４００ｋｇ １３．５ｋｇ １５−００５１ 円
ＳＦ−２０ １尺５寸〜２尺 ５００ｋｇ １４．０ｋｇ − 廃番
ＳＦ−２１ １尺６寸〜２尺１寸 ５００ｋｇ １４．５ｋｇ １５−００５３ 円
ＳＦ−２３ １尺８寸〜２尺３寸 ６００ｋｇ １７．０ｋｇ １５−００５４ 円
ＳＦ−２５ ２尺〜２尺５寸 ６００ｋｇ １７．８ｋｇ １５−００５５ 円
ＳＦ−２６ ２尺１寸〜２尺６寸 ７００ｋｇ １９．０ｋｇ − 廃番
ＳＦ−２８ ２尺３寸〜２尺８寸 ８００ｋｇ １９．５ｋｇ − 廃番
ＳＦ−３０ ２尺５寸〜３尺 １０００ｋｇ ２０．０ｋｇ − 廃番




■牧野鉄工所　Ｆタイプ製品専用クランプ
▲このページのトップに戻る

※メーカー直送（受注生産）品ですので代金先払いにてお願いします。（代金引換不可）
※納期は通常で４〜８週間前後となりますが都度異なる場合がありますのでお問合せください。
※Ｆ−４０とＦ−４５の使用荷重が１６００ｋｇから１２００ｋｇに変更となっております。

※只今、メーカー都合により本体はＦ−２６、Ｆ−３０以外は販売休止中となります。
　但し、製造可能商品でも販売停止となる場合があります事をご了承ください。

牧野鉄工所（ＭＡＫＩＮＯ・マキノ）製クランプです。
Ｆタイプ製品専用クランプはセンター穴の移動とチェーン調節で幅広い使用寸法で吊上げが可能です。
ウレタンゴムで石材にキズを付ける事なく吊り上げ作業が出来ます。
※保守部品対応表
型式 ストッパー センターボルト ウレタン金具 ウレタン ウレタンホース スプリング ゴム栓 チェーン ピン 焼入ピン
Ｆ-１０ ＳＴ１０Ｌ ＢＮ-１６Ｓ ＷＰ-１４Ｍ ＷＫ-９５Ｓ ＷＨ-１４ ＳＰ-２０ ＲＳ-１０ ＣＳ-１０ １１φ ８φ
Ｆ-１２ ＳＴ１０Ｌ ＢＮ-１６Ｓ ＷＰ-１４Ｍ ＷＫ-９５Ｓ ＷＨ-１４ ＳＰ-２０ ＲＳ-１０ ＣＳ-１０ １１φ ８φ
Ｆ-１７ ＳＴ１０Ｌ ＢＮ-１６Ｓ ＷＰ-１４Ｍ ＷＫ-９５Ｓ ＷＨ-１４ ＳＰ-２０ ＲＳ-１０ ＣＳ-１０ １１φ ８φ
Ｆ-２０ ＳＴ１０Ｌ ＢＮ-１６Ｓ ＷＰ-１４Ｌ ＷＫ-９５Ｓ ＷＨ-１４ ＳＰ-２０ ＲＳ-１０ ＣＳ-１０ １１φ ８φ
Ｆ-２３ ＳＴ１０Ｌ ＢＮ-１６Ｓ ＷＰ-１４Ｌ ＷＫ-９５Ｓ ＷＨ-１４ ＳＰ-２０ ＲＳ-１０ ＣＳ-１０ １１φ ８φ
Ｆ-２６ ＳＴ１０Ｌ ＢＮ-１６Ｌ ＷＰ-１６Ｓ ＷＫ-９５Ｓ ＷＨ-１５ ＳＰ-２０ ＲＳ-２０ ＣＳ-２０ １３．５φ ９．５φ
Ｆ-２８ ＳＴ１０Ｌ ＢＮ-１６Ｌ ＷＰ-１６Ｓ ＷＫ-９５Ｓ ＷＨ-１５ ＳＰ-２０ ＲＳ-２０ ＣＳ-２０ １３．５φ ９．５φ
Ｆ-３０ ＳＴ２０ ＢＮ-２０Ｍ ＷＰ-１６Ｌ ＷＫ-１０５Ｌ ＷＨ-１５ ＳＰ-２０ ＲＳ-２０ ＣＳ-２０ １３．５φ ９．５φ
Ｆ-３２ ＳＴ２０ ＢＮ-２０Ｍ ＷＰ-１６Ｌ ＷＫ-１０５Ｌ ＷＨ-１５ ＳＰ-２０ ＲＳ-２０ ＣＳ-２０ １３．５φ ９．５φ
Ｆ-３５ ＳＴ２０ ＢＮ-２０Ｍ ＷＰ-１６Ｌ ＷＫ-１０５Ｌ ＷＨ-１５ ＳＰ-２０ ＲＳ-３０ ＣＳ-３０ １５φ １１．５φ
Ｆ-４０ ＳＴ３０ (ＢＮ-２０Ｌ)
ＢＮ-２０Ｍ		 (ＷＰＭ-１９)
ＷＰ-１６Ｌ		 (ＷＭ-１２０Ｌ)
ＷＫ-１０５Ｌ		 (ＷＨ-１８)
ＷＨ-１５		 ＳＰ-２０ ＲＳ-３０ ＣＳ-３０ １５φ １１．５φ
Ｆ-４５ ＳＴ３０ (ＢＮ-２０Ｌ)
ＢＮ-２０Ｍ		 (ＷＰＭ-１９)
ＷＰ-１６Ｌ		 (ＷＭ-１２０Ｌ)
ＷＫ-１０５Ｌ		 (ＷＨ-１８)
ＷＨ-１５		 ＳＰ-２０ ＲＳ-３０ ＣＳ-３０ １５φ １１．５φ
※Ｆ−４０、Ｆ−４５は（　）内は２０１９年の規格変更前の旧規格品です。使用荷重が異なり旧規格品は１６００ｋｇ、現行品は１２００ｋｇになります。

商品名・規格 使用寸法 使用荷重 製品重量 商品番号 税込価格
牧野製品専用クランプ
Ｆタイプ		 Ｆ−１０ ４寸〜１尺 ３００ｋｇ ９．０ｋｇ １５−００２１ 円
Ｆ−１２ ６寸〜１尺２寸 ３００ｋｇ ９．５ｋｇ １５−００２２ 円
Ｆ−１７ ７寸〜１尺７寸 ３００ｋｇ １１．０ｋｇ １５−００２３ 円
Ｆ−２０ １尺〜２尺 ４００ｋｇ １２．０ｋｇ １５−００２４ 円
Ｆ−２３ ９寸〜２尺３寸 ５００ｋｇ １２．５ｋｇ １５−００２５ 円
Ｆ−２６ １尺２寸〜２尺６寸 ７００ｋｇ １７．０ｋｇ １５−００２６ ７０，０７０円
Ｆ−２８ １尺４寸〜２尺８寸 ８００ｋｇ １８．０ｋｇ １５−００２７ 円
Ｆ−３０ １尺２寸〜３尺 １０００ｋｇ １９．５ｋｇ １５−００２８ ８１，０８１円
Ｆ−３２ １尺４寸〜３尺２寸 １２００ｋｇ ２２．０ｋｇ １５−００２９ 円
Ｆ−３５ ２尺〜３尺５寸 １３００ｋｇ ２７．０ｋｇ １５−００３０ 円
Ｆ−４０ ２尺５寸〜４尺 １２００ｋｇ ３８．０ｋｇ １５−００３１ 円
Ｆ−４５ ３尺〜４尺５寸 １２００ｋｇ ４８．０ｋｇ １５−００３２ 円




■牧野鉄工所　Ａ-Ｓタイプ荒石専用クランプ
▲このページのトップに戻る

※メーカー直送（受注生産）品ですので代金先払いにてお願いします。（代金引換不可）
※納期は通常で４〜８週間前後となりますが都度異なる場合がありますのでお問合せください。

※只今、メーカー都合により本体は販売休止中となります。各種保守部品は販売しています。

牧野鉄工所（ＭＡＫＩＮＯ・マキノ）製クランプです。
Ａ-Ｓタイプ荒石専用クランプは吊りカンを縦・横にするだけの簡単な操作で使用寸法が選べます。
商品名・規格 使用寸法 使用荷重 製品重量 商品番号 税込価格
牧野荒石専用クランプ
Ａ-Ｓタイプ		 Ａ−１３Ｓ ７寸〜１尺３寸 ５００ｋｇ ９．０ｋｇ １５−００９１ 円
Ａ−１９Ｓ １寸３寸〜１尺９寸 ６００ｋｇ １１．０ｋｇ １５−００９２ 円
Ａ−２５Ｓ ２尺〜２尺５寸 ６００ｋｇ １３．０ｋｇ １５−００９３ 円
Ａ−３２Ｓ ２尺５寸〜３尺２寸 １０００ｋｇ １９．５ｋｇ − 廃番




■牧野鉄工所　Ａ-Ｆタイプ荒石専用クランプ
▲このページのトップに戻る

※メーカー直送（受注生産）品ですので代金先払いにてお願いします。（代金引換不可）
※納期は通常で４〜８週間前後となりますが都度異なる場合がありますのでお問合せください。

※只今、メーカー都合により本体は販売休止中となります。各種保守部品は販売しています。

牧野鉄工所（ＭＡＫＩＮＯ・マキノ）製クランプです。
Ａ-Ｆタイプ荒石専用クランプはセンター穴の移動とチェーン調節で幅広い使用寸法で吊上げが可能です。
商品名・規格 使用寸法 使用荷重 製品重量 商品番号 税込価格
牧野荒石専用クランプ
Ａ-Ｆタイプ		 Ａ−２５Ｆ １尺１寸〜２尺５寸 ５００ｋｇ １３．０ｋｇ １５−００９５ 円




■牧野製クランプ用保守部品　ストッパー
▲このページのトップに戻る

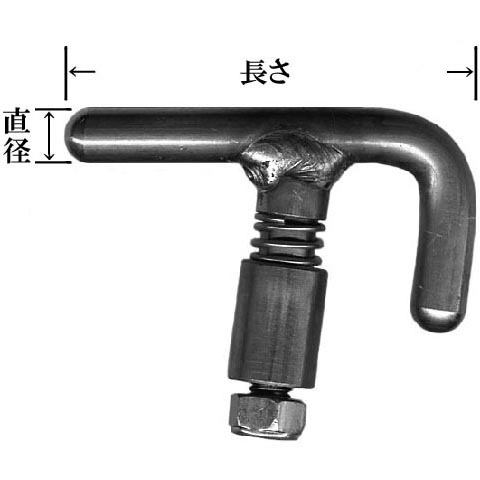

牧野ストッパー サイズの見方
※商品によっては廃番・販売終了によりご用意出来ない場合がございますのでご確認ください。
※ＳＴ１０は終了に伴いＳＴ１０Ｌが代用品となります。

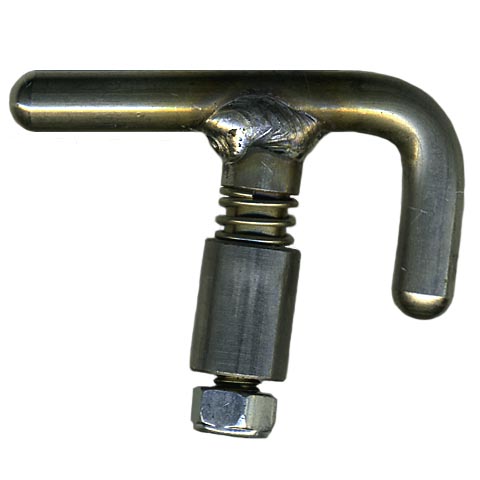

※写真はＳＴ−１０Ｌです。

牧野鉄工所製クランプ保守部品の純正部品「ストッパー」です。
ストッパーが痛んだり破損した際に交換することが出来ます。ストッパーが取り付けられていないクランプにはご使用出来ません。
※対応表
型番 Ｓタイプ製品専用クランプ ＳＦタイ製品専用クランププ Ｆタイプ製品専用クランプ
ＳＴ１０Ｓ Ｓ−０２
Ｓ−０４
Ｓ−０６
Ｓ−０８		 ＳＦ−０２
ＳＦ−０４
ＳＦ−０６
ＳＦ−０８		 −
ＳＴ１０Ｌ Ｓ−１０
Ｓ−１０Ｗ
Ｓ−１２
Ｓ−１５
Ｓ−１５Ｗ
Ｓ−１７
Ｓ−２０Ｗ		 ＳＦ−１０
ＳＦ−１１
ＳＦ−１２
ＳＦ−１３
ＳＦ−１５
ＳＦ−１７
ＳＦ−１８
ＳＦ−２０
ＳＦ−２１
ＳＦ−２３		 Ｆ−１０
Ｆ−１２
Ｆ−１７
Ｆ−２０
Ｆ−２３
Ｆ−２６
Ｆ−２８
ＳＴ２０ − ＳＦ−２５
ＳＦ−２６
ＳＦ−２８
ＳＦ−３０		 Ｆ−３０
Ｆ−３２
Ｆ−３５
ＳＴ３０ − − Ｆ−４０
Ｆ−４５

商品名・規格 サイズ 商品番号 税込価格
牧野製クランプ用ストッパー ＳＴ−１０Ｓ 直径１０ｍｍ　長さ６９ｍｍ １５−０５０１ １，３２０円
ＳＴ−１０Ｌ 直径１０ｍｍ　長さ７５ｍｍ １５−０５０２ １，３２０円
ＳＴ−１０ − − 廃番
ＳＴ−２０ 直径１２ｍｍ　長さ８７ｍｍ １５−０５０４ １，６５０円
ＳＴ−３０ 直径１３ｍｍ　長さ９８ｍｍ １５−０５０５ ２，７２３円




■牧野製クランプ用保守部品　センターボルト
▲このページのトップに戻る

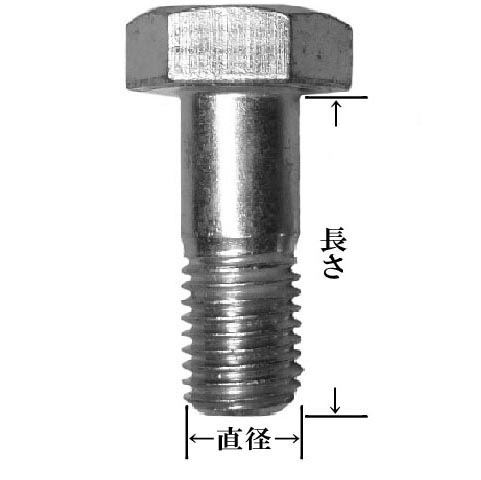

牧野センターボルト サイズの見方
※商品によっては廃番・販売終了によりご用意出来ない場合がございますのでご確認ください。
※写真はＢＮ−２０Ｍです。
※Ｆ−４０、Ｆ−４５は２０１９年の規格変更で使用部品が一部異なります。旧型は使用荷重が１６００ｋｇ、新型は使用荷重が１２００ｋｇになります。

牧野鉄工所製クランプ保守部品の純正部品「センターボルト」です。
２本のアームが交わる部分の止めボルトです。センターボルトが痛んだり破損した際に交換することが出来ます。
※対応表
型番 Ｓタイプ製品専用クランプ ＳＦタイプ製品専用クランププ Ｆタイプ製品専用クランプ
ＢＮ−１６ＳＳ Ｓ−０２
Ｓ−０４
Ｓ−０６
Ｓ−０８		 ＳＦ−０２
ＳＦ−０４
ＳＦ−０６
ＳＦ−０８		 −
ＢＮ−１６Ｓ Ｓ−１０Ｗ
Ｓ−１５Ｗ		 − Ｆ−１０
Ｆ−１２
Ｆ−１７
Ｆ−２０
Ｆ−２３
ＢＮ−１６Ｍ Ｓ−１０
Ｓ−１２
Ｓ−１５
Ｓ−１７		 ＳＦ−１０
ＳＦ−１１
ＳＦ−１２
ＳＦ−１３
ＳＦ−１５
ＳＦ−１７
ＳＦ−１８
ＳＦ−２０
ＳＦ−２１		 −
ＢＮ−１６Ｌ Ｓ−２０Ｗ − Ｆ−２６
Ｆ−２８
ＢＮ−１８Ｍ − ＳＦ−２３
ＳＦ−２５
ＳＦ−２６
ＳＦ−２８		 −
ＢＮ−１９Ｍ − − Ｆ−３０（旧々）
Ｆ−３２（旧々）
Ｆ−３５（旧々）
ＢＮ−１９Ｌ − − Ｆ−４０（旧々）
Ｆ−４５（旧々）
ＢＮ−２０Ｍ − ＳＦ−３０ Ｆ−３０
Ｆ−３２
Ｆ−３５
Ｆ−４０（新）
Ｆ−４５（新）
ＢＮ−２０Ｌ − − Ｆ−４０（旧）
Ｆ−４５（旧）
ＢＮ−２２Ｍ − − −
※Ｆ−４０、Ｆ−４５の２機種には旧型（使用荷重１６００ｋｇ）と新型（使用荷重１２００ｋｇ）の２種類あります。
※対応表の（旧々）は非常に古い型式の製品です。
※適合機種が無い物は特注品または旧規格品などに使用されていた物で現在の商品には使用していません。

商品名・規格 サイズ 商品番号 税込価格
牧野製クランプ用センターボルト ＢＮ−１６ＳＳ 直径１６ｍｍ　長さ４１．０ｍｍ １５−０５１１ ９９０円
ＢＮ−１６Ｓ 直径１６ｍｍ　長さ４４．５ｍｍ １５−０５１２ ９９０円
ＢＮ−１６Ｍ 直径１６ｍｍ　長さ４５．５ｍｍ １５−０５１３ ９９０円
ＢＮ−１６Ｌ 直径１６ｍｍ　長さ４８．５ｍｍ １５−０５１４ ９９０円
ＢＮ−１８Ｍ 直径１８ｍｍ　長さ４８．５ｍｍ １５−０５１５ １，１５５円
ＢＮ−１９Ｍ − − 廃番
ＢＮ−１９Ｌ 直径１９ｍｍ　長さ５７．６ｍｍ １５−０５１７ １，１５５円
ＢＮ−２０Ｍ 直径２０ｍｍ　長さ５２．６ｍｍ １５−０５１８ １，１５５円
ＢＮ−２０Ｌ 直径２０ｍｍ　長さ５６．６ｍｍ １５−０５１９ １，１５５円
ＢＮ−２２Ｍ 直径２２ｍｍ １５−０５２０ １，５５１円




■牧野製クランプ用保守部品　ウレタン取付金具
▲このページのトップに戻る
牧野ウレタン取付金具
※ご注文後にメーカーからお取り寄せとなる「お取寄品」となります。
※商品によっては廃番・販売終了によりご用意出来ない場合がございますのでご確認ください。

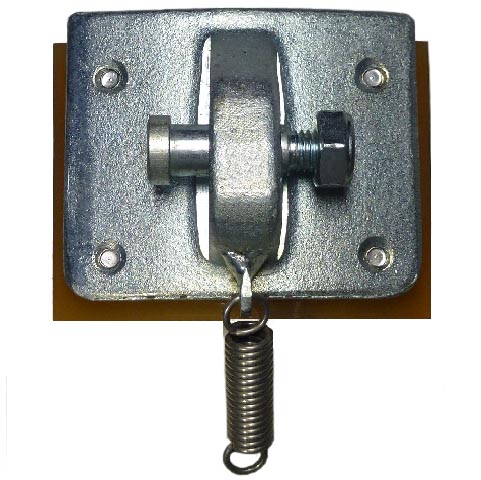

※写真はＷＰ−１６Ｍです。（型番により形状・付属する部品が異なります）
※Ｆ−４０、Ｆ−４５は２０１９年の規格変更で使用部品が一部異なります。旧型は使用荷重が１６００ｋｇ、新型は使用荷重が１２００ｋｇになります。

牧野鉄工所製クランプ保守部品の純正部品「ウレタン取付金具」です。
アーム先端のウレタンが装着されている部分の金具です。ウレタン金具が痛んだり破損した際に交換することが出来ます。
商品にはウレタンが付き金具本体に装着されています。１個単位の販売となりますので両側２個を交換されます場合は数量「２」でご注文ください。
※対応表
型番 Ｓタイプ
製品専用クランプ		 ＳＦタイプ
製品専用クランププ		 Ｆタイプ
製品専用クランプ		 Ｓ-Ｌタイプ
製品専用クランプ		 Ｆ-Ｌタイプ
製品専用クランプ		 反転器
ＷＰ−１３ Ｓ−０２
Ｓ−０４
Ｓ−０６
Ｓ−０８		 ＳＦ−０２
ＳＦ−０４
ＳＦ−０６
ＳＦ−０８		 − − − −
ＷＰ−１４Ｓ Ｓ−１０
Ｓ−１０Ｗ
Ｓ−１２
Ｓ−１５
Ｓ−１５Ｗ		 − − − − −
ＷＰ−１４Ｍ Ｓ−１７ ＳＦ−１０
ＳＦ−１１
ＳＦ−１２
ＳＦ−１３
ＳＦ−１５		 Ｆ−１０
Ｆ−１２
Ｆ−１７		 − − −
ＷＰ−１４Ｌ − ＳＦ−１７
ＳＦ−１８
ＳＦ−２０
ＳＦ−２１		 Ｆ−２０
Ｆ−２３		 − − −
ＷＰ−１６Ｓ Ｓ−２０Ｗ − Ｆ−２６
Ｆ−２８		 − − −
ＷＰ−１６Ｍ − ＳＦ−２３
ＳＦ−２５
ＳＦ−２６
ＳＦ−２８		 − − − −
ＷＰ−１６Ｌ − ＳＦ−３０ Ｆ−３０
Ｆ−３２
Ｆ−３５
Ｆ−４０（新）
Ｆ−４５（新）		 − − −
ＷＰＭ−１６（丸型） − − − − − −
ＷＰＭ−１９（丸型） − − Ｆ−４０（旧）
Ｆ−４５（旧）		 − − −
Ｌ型用（丸型）
（ロングアーム用）		 − − − Ｓ−０６Ｌ
Ｓ−０８Ｌ
Ｓ−０９Ｌ
Ｓ−１０Ｌ
Ｓ−１１Ｌ
Ｓ−１２Ｌ
Ｓ−１５Ｌ
Ｓ−１７Ｌ
Ｓ−１８Ｌ
Ｓ−２０Ｌ
Ｓ−２３Ｌ		 Ｆ−１０Ｌ
Ｆ−１２Ｌ
Ｆ−１７Ｌ
Ｆ−１８Ｌ
Ｆ−２０Ｌ
Ｆ−２１Ｌ
Ｆ−２３Ｌ
Ｆ−２６Ｌ
Ｆ−２８Ｌ		 −
ＲＴ型用（丸型）
（反転器用）		 − − − − − ＲＴ−１０Ｓ
ＲＴ−１０Ｗ
ＲＴ−１２Ｓ
ＲＴ−１２Ｗ
ＲＴ−１３Ｓ
ＲＴ−１３Ｗ
ＲＴ−１５Ｓ
ＲＴ−１８Ｓ
ＲＴ−２３Ｓ
ＲＴ−２６Ｆ
ＲＴ−３２Ｆ
※Ｆ−４０、Ｆ−４５の２機種には旧型（使用荷重１６００ｋｇ）と新型（使用荷重１２００ｋｇ）の２種類あります。
※適合機種が無い物は特注品または旧規格品などに使用されていた物で現在の商品には使用していません。

商品名・規格 仕様 商品番号 税込価格
牧野製クランプ用ウレタン取付金具 ＷＰ−１３ 角型 １５−０５３１ ６，２７０円
ＷＰ−１４Ｓ 角型 １５−０５３２ ６，２７０円
ＷＰ−１４Ｍ 角型 １５−０５３３ ６，２７０円
ＷＰ−１４Ｌ 角型 １５−０５３４ ６，２７０円
ＷＰ−１６Ｓ 角型 １５−０５３５ ６，２７０円
ＷＰ−１６Ｍ 角型 １５−０５３６ ６，２７０円
ＷＰ−１６Ｌ 角型 １５−０５３７ ７，５９０円
ＷＰＭ−１６ 丸型 １５−０５３８ １２，０７８円
ＷＰＭ−１９ 丸型 １５−０５３９ １２，０７８円
Ｌ型用 丸型・ロングアーム用 １５−０５４０ ９，９００円
ＲＴ型用 丸型・反転器用 １５−０５４１ １５，０１５円




■牧野製クランプ用保守部品　角ウレタン・丸ウレタン
▲このページのトップに戻る

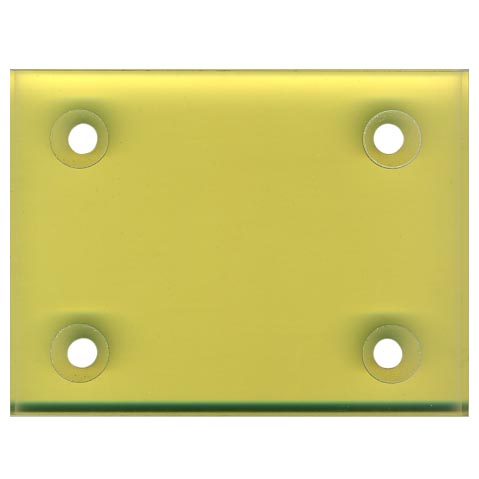

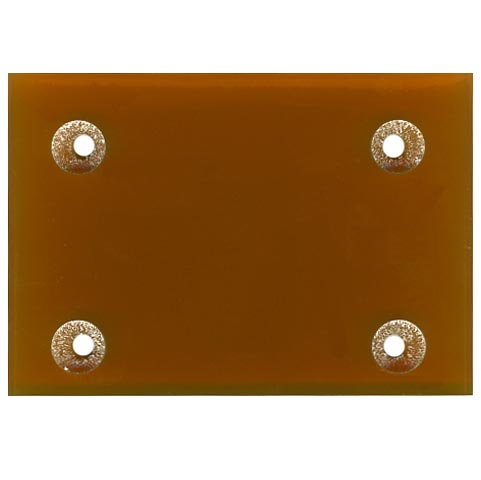

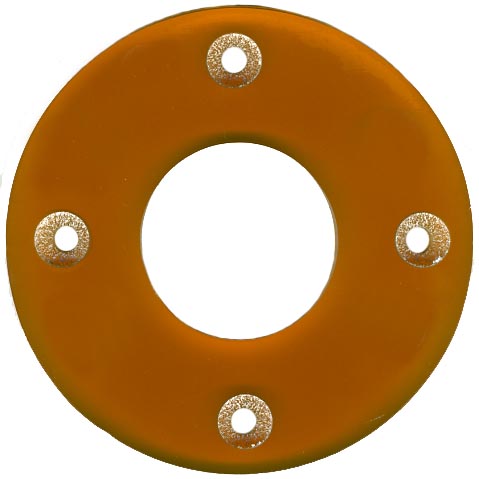

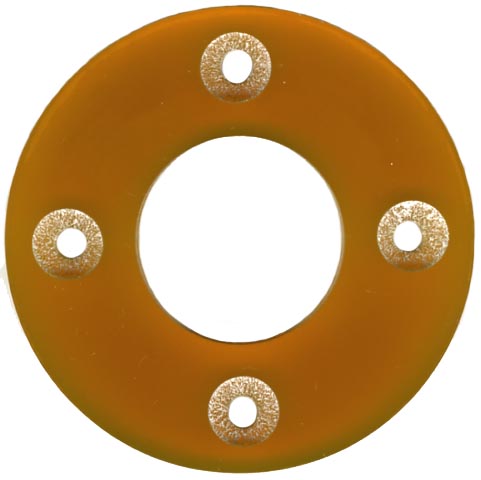

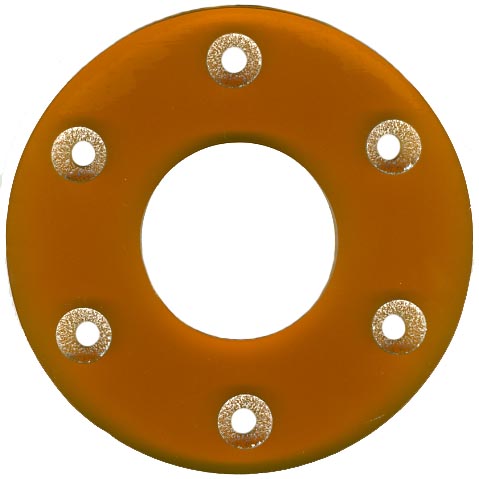

角ウレタン　ＷＫ−９５Ｓ 角ウレタン　ＷＫ−１０５Ｌ 丸ウレタン　ＷＭ−８５　４ツ穴 丸ウレタン　ＷＭ−８５　６ツ穴

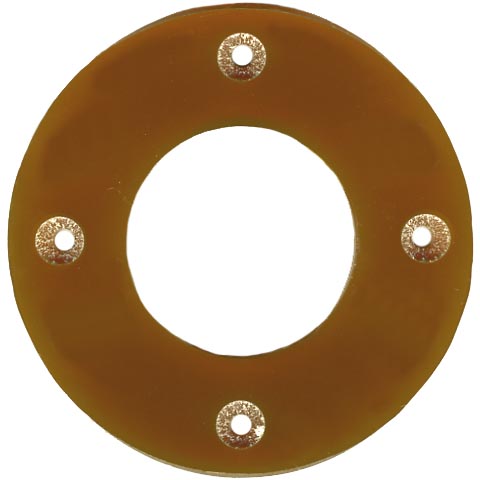

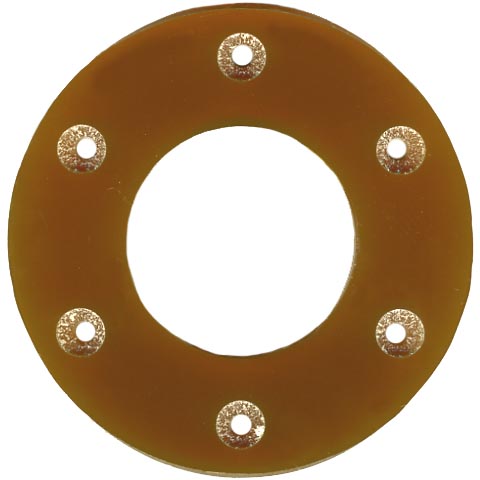

丸ウレタン　ＷＭ−１００Ｓ　４ツ穴 丸ウレタン　ＷＭ−１００Ｓ　６ツ穴 丸ウレタン　ＷＭ−１２０Ｌ　４ツ穴 丸ウレタン　ＷＭ−１２０Ｌ　６ツ穴
※商品によっては廃番・販売終了によりご用意出来ない場合がございますのでご確認ください。
※丸ウレタンには４ツ穴と６ツ穴タイプがありますのでご注意ください。
※Ｆ−４０、Ｆ−４５は２０１９年の規格変更で使用部品が一部異なります。旧型は使用荷重が１６００ｋｇ、新型は使用荷重が１２００ｋｇになります。

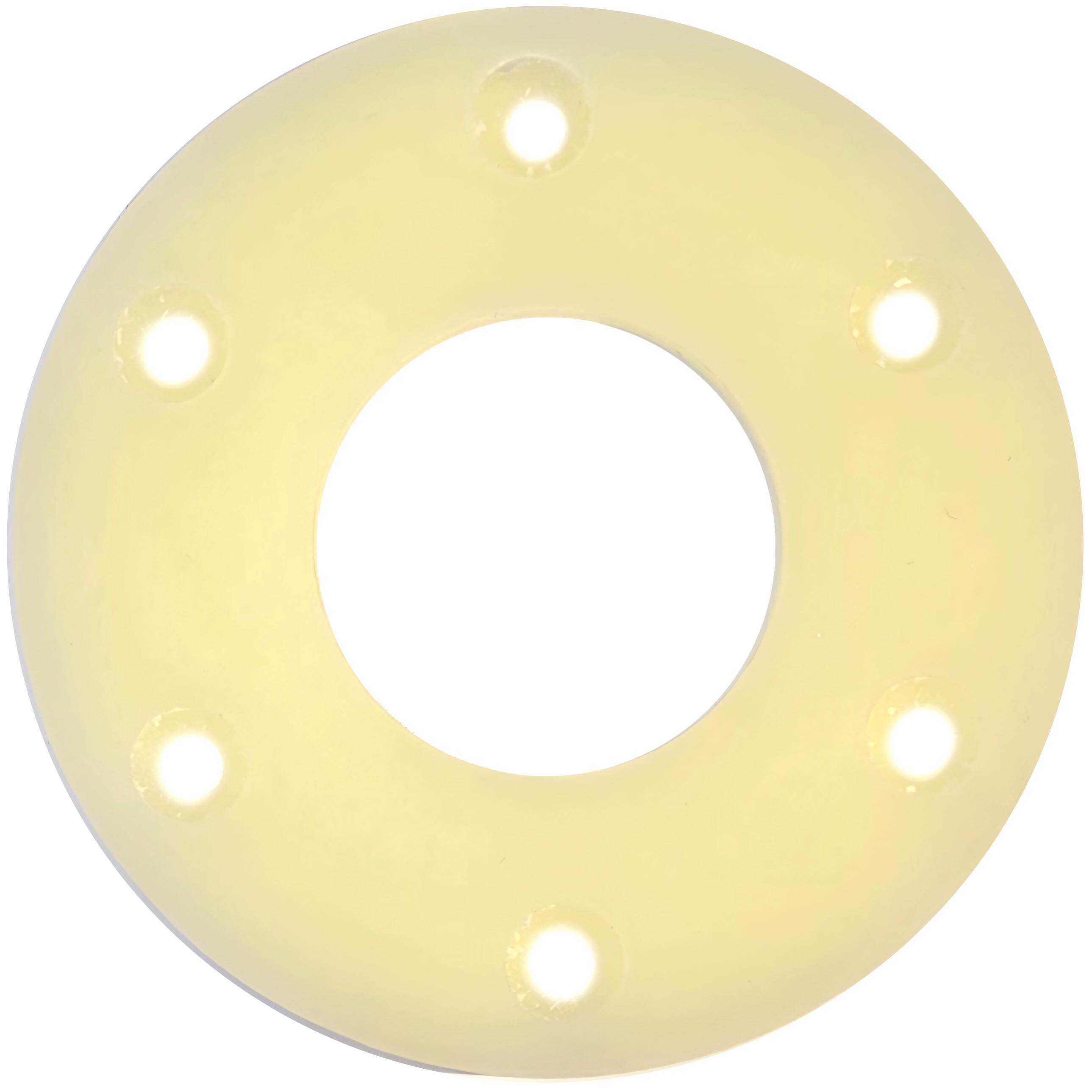

※丸型の一部タイプは写真と色が異なり乳白色に変更となります。

牧野鉄工所製クランプ保守部品の純正部品「ウレタン」です。
つり上げ物に当たる部分の角ウレタンで取付ネジ付です。ウレタンが痛んだり破損した際に交換することが出来ます。
１個単位の販売となりますので両側２個を交換されます場合は数量「２」でご注文ください。
※対応表
型番 Ｓタイプ
製品専用クランプ		 ＳＦタイプ
製品専用クランププ		 Ｆタイプ
製品専用クランプ		 Ｓ-Ｌタイプ
製品専用クランプ		 Ｆ-Ｌタイプ
製品専用クランプ		 反転器 その他
ＷＫ−９５Ｓ Ｓ−０２
Ｓ−０４
Ｓ−０６
Ｓ−０８
Ｓ−１０
Ｓ−１０Ｗ
Ｓ−１２
Ｓ−１５
Ｓ−１５Ｗ
Ｓ−１７
Ｓ−２０Ｗ		 ＳＦ−０２
ＳＦ−０４
ＳＦ−０６
ＳＦ−０８
ＳＦ−１０
ＳＦ−１１
ＳＦ−１２
ＳＦ−１３
ＳＦ−１５
ＳＦ−１７
ＳＦ−１８
ＳＦ−２０
ＳＦ−２１
ＳＦ−２３
ＳＦ−２５
ＳＦ−２６
ＳＦ−２８		 Ｆ−１０
Ｆ−１２
Ｆ−１７
Ｆ−２０
Ｆ−２３
Ｆ−２６
Ｆ−２８		 − − − −
ＷＫ−１０５Ｌ − ＳＦ−３０ Ｆ−３０
Ｆ−３２
Ｆ−３５
Ｆ−４０(新)
Ｆ−４５(新)		 − − − −
ＷＭ−８５ − − − Ｓ−０６Ｌ
Ｓ−０８Ｌ
Ｓ−０９Ｌ
Ｓ−１０Ｌ
Ｓ−１１Ｌ
Ｓ−１２Ｌ
Ｓ−１５Ｌ
Ｓ−１７Ｌ
Ｓ−１８Ｌ
Ｓ−２０Ｌ
Ｓ−２３Ｌ		 Ｆ−１０Ｌ
Ｆ−１２Ｌ
Ｆ−１７Ｌ
Ｆ−１８Ｌ
Ｆ−２０Ｌ
Ｆ−２１Ｌ
Ｆ−２３Ｌ
Ｆ−２６Ｌ
Ｆ−２８Ｌ		 − −
ＷＭ−１００Ｓ − − − − − ＲＴ−１０Ｓ
ＲＴ−１０Ｗ
ＲＴ−１２Ｓ
ＲＴ−１２Ｗ
ＲＴ−１３Ｓ
ＲＴ−１３Ｗ
ＲＴ−１５Ｓ
ＲＴ−１８Ｓ
ＲＴ−２３Ｓ
ＲＴ−２６Ｆ
ＲＴ−３２Ｆ		 ＫＭ−３００
ＫＭ−６００
ＷＭ−１２０Ｌ − − Ｆ−４０(旧)
Ｆ−４５(旧)		 − − − ＮＴ−１
※Ｆ−４０、Ｆ−４５の２機種には旧型（使用荷重１６００ｋｇ）と新型（使用荷重１２００ｋｇ）の２種類あります。
※適合機種が無い物は特注品または旧規格品などに使用されていた物で現在の商品には使用していません。

商品名・規格 サイズ 商品番号 税込価格
牧野製クランプ用ウレタン（角型） ＷＫ−９５Ｓ 幅９５ｍｍ　高さ７０ｍｍ １５−０５５１ １，３２０円
ＷＫ−１０５Ｌ 幅１１０ｍｍ　高さ７５ｍｍ １５−０５５２ ２，３１０円
牧野製クランプ用ウレタン（丸型） ＷＭ−８５
（Ｌ型用）		 ４ツ穴 外径８４ｍｍ　内径３８ｍｍ １５−０５５３ ２，０６３円
６ツ穴 外径８４ｍｍ　内径３８ｍｍ １５−０５５４ ２，０６３円
ＷＭ−１００Ｓ
（ＫＭ型・反転器用）		 ４ツ穴 外径１０４ｍｍ　内径４４ｍｍ １５−０５５５ ２，０６３円
６ツ穴 外径１０４ｍｍ　内径４４ｍｍ １５−０５５６ ２，０６３円
ＷＭ−１２０Ｌ
（回転器・旧Ｆ型用）		 ４ツ穴 外径１２０ｍｍ　内径６０ｍｍ １５−０５５７ ２，６４０円
６ツ穴 外径１２０ｍｍ　内径６０ｍｍ １５−０５５８ ２，６４０円




■牧野製クランプ用保守部品　角ウレタン「ラインパッドプレミアム」
▲このページのトップに戻る
ラインパットプレミアム　小 ラインパットプレミアム　大
※写真は小サイズです。
※本品は牧野純正部品ではない社外品となります。

牧野鉄工所製クランプ用の角ウレタンです。つり上げ物に当たる部分の角ウレタンで取付ネジ付です。
使ってみれば違いがかわる！！水に強く滑りにくいパットがついに登場しました。従来品より滑りにくくより安全に作業する事が出来ます。
１個単位の販売となりますので両側２個を交換されます場合は数量「２」でご注文ください。

【ご使用上の注意】
・取付後パッドがなじむまでは注意して使用してください。
・事故を防ぐため、降雨時は使用しないでください。
・石材の水分・ほこりをよく拭き取ってからご使用ください。
・中国加工されている石に滑りやすい物がありますので特にご注意ください。
※対応表
型番 Ｓタイプ
製品専用クランプ		 ＳＦタイプ
製品専用クランププ		 Ｆタイプ
製品専用クランプ
小 Ｓ−０２
Ｓ−０４
Ｓ−０６
Ｓ−０８
Ｓ−１０
Ｓ−１０Ｗ
Ｓ−１２
Ｓ−１５
Ｓ−１５Ｗ
Ｓ−１７
Ｓ−２０Ｗ		 ＳＦ−０２
ＳＦ−０４
ＳＦ−０６
ＳＦ−０８
ＳＦ−１０
ＳＦ−１１
ＳＦ−１２
ＳＦ−１３
ＳＦ−１５
ＳＦ−１７
ＳＦ−１８
ＳＦ−２０
ＳＦ−２１
ＳＦ−２３
ＳＦ−２５
ＳＦ−２６
ＳＦ−２８		 Ｆ−１０
Ｆ−１２
Ｆ−１７
Ｆ−２０
Ｆ−２３
Ｆ−２６
Ｆ−２８
大 − ＳＦ−３０ Ｆ−３０
Ｆ−３２
Ｆ−３５
Ｆ−４０(新)
Ｆ−４５(新)
※Ｆ−４０、Ｆ−４５の２機種には旧型（使用荷重１６００ｋｇ）と新型（使用荷重１２００ｋｇ）の２種類あります。

商品名・規格 サイズ 商品番号 税込価格
ラインパットプレミアム 小 幅９５ｍｍ　高さ７０ｍｍ　厚さ８ｍｍ １５−４９０４ ２，４６４円
大 幅１１０ｍｍ　高さ７５ｍｍ　厚さ１０ｍｍ １５−４９０５ ２，４６４円




■牧野製クランプ用保守部品　ウレタンホース
▲このページのトップに戻る
※ＷＨ−１２（丸）は在庫限りとなります。
※商品によっては廃番・販売終了によりご用意出来ない場合がございますのでご確認ください。
※Ｆ−４０、Ｆ−４５は２０１９年の規格変更で使用部品が一部異なります。旧型は使用荷重が１６００ｋｇ、新型は使用荷重が１２００ｋｇになります。

牧野鉄工所製クランプ保守部品の純正部品「ウレタンホース」です。
アーム下側に取り付けられていてクランプ本体が吊り下げ物に当たって傷を防ぐためのウレタンホースです。
ＷＨ−１２・１４・１５は四角くする事でクランプが倒れて石材が欠けてしまう事を防ぐ事が出来より安全な作業がしやすくなります。
カッターナイフで切れますのでご自由にカットしてお使いください。
※対応表
型番 Ｓタイプ製品専用クランプ ＳＦタイプ製品専用クランププ Ｆタイプ製品専用クランプ
ＷＨ−１２（丸） Ｓ−０２
Ｓ−０４
Ｓ−０６
Ｓ−０８		 ＳＦ−０２
ＳＦ−０４
ＳＦ−０６
ＳＦ−０８		 −
ＷＨ−１２（角）
ＷＨ−１４（角） Ｓ−１０
Ｓ−１０Ｗ
Ｓ−１２
Ｓ−１５
Ｓ−１５Ｗ
Ｓ−１７		 ＳＦ−１０
ＳＦ−１１
ＳＦ−１２
ＳＦ−１３
ＳＦ−１５
ＳＦ−１７
ＳＦ−１８
ＳＦ−２０
ＳＦ−２１		 Ｆ−１０
Ｆ−１２
Ｆ−１７
Ｆ−２０
Ｆ−２３
ＷＨ−１５（角） Ｓ−２０Ｗ ＳＦ−２３
ＳＦ−２５
ＳＦ−２６
ＳＦ−２８
ＳＦ−３０		 Ｆ−２６
Ｆ−２８
Ｆ−３０
Ｆ−３２
Ｆ−３５
Ｆ−４０（新）
Ｆ−４５（新）
ＷＨ−１８（丸） − − Ｆ−４０（旧）
Ｆ−４５（旧）
※Ｆ−４０、Ｆ−４５の２機種には旧型（使用荷重１６００ｋｇ）と新型（使用荷重１２００ｋｇ）の２種類あります。

商品名・規格 サイズ 商品番号 税込価格
外径 内径 長さ
牧野製クランプ用
ウレタンホース		 ＷＨ−１２（丸） １２ｍｍ ６ｍｍ １００ｃｍ １５−０５６１ ３，７６４円
ＷＨ−１２（角） １２ｍｍ ６ｍｍ ４０ｃｍ １５−０５６５ ２，１４５円
ＷＨ−１４（角） １４ｍｍ ８ｍｍ ４０ｃｍ １５−０５６６ ２，２２８円
ＷＨ−１５（角） １５ｍｍ ８ｍｍ １００ｃｍ １５−４９１６ ６，２７０円
ＷＨ−１８（丸） １９ｍｍ ８ｍｍ １００ｃｍ １５−０５６４ ４，７８５円




■牧野製クランプ用保守部品　ウレタンホース「角さん」
▲このページのトップに戻る

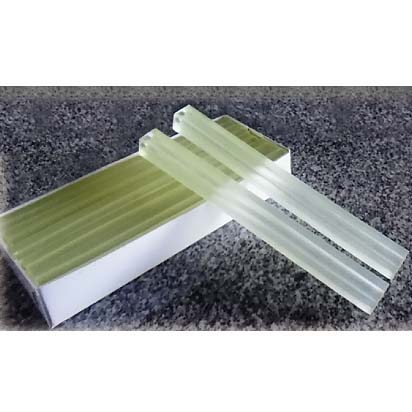

ウレタンホース「角さん」
※写真は箱入りですが表示価格は１本の価格です。
※本品は牧野純正部品ではない社外品となります。
※片方１本の為、クランプ１台（左右）の交換には２本必要です。

牧野鉄工所製クランプ保守部品の純正部品「ウレタンホース」です。
アーム下側に取り付けられていてクランプ本体が吊り下げ物に当たって傷を防ぐためのウレタンホースです。
これまでのウレタンホースは丸く吊り荷の上で倒れる事がありました。
ホースを四角くする事でクランプが倒れて石材が欠けてしまう事を防ぐ事が出来より安全な作業がしやすくなります。
カッターナイフで切れますのでご自由にカットしてお使いください。
※対応表
型番 Ｓタイプ製品専用クランプ ＳＦタイプ製品専用クランププ Ｆタイプ製品専用クランプ
角さん Ｓ−０６
Ｓ−０８
Ｓ−１０
Ｓ−１０Ｗ
Ｓ−１２
Ｓ−１５
Ｓ−１５Ｗ
Ｓ−１７
Ｓ−２０Ｗ		 ＳＦ−０６
ＳＦ−０８
ＳＦ−１０
ＳＦ−１１
ＳＦ−１２
ＳＦ−１３
ＳＦ−１５
ＳＦ−１７
ＳＦ−１８
ＳＦ−２０
ＳＦ−２１
ＳＦ−２３
ＳＦ−２５
ＳＦ−２６
ＳＦ−２８		 Ｆ−１０
Ｆ−１２
Ｆ−１７
Ｆ−２０
Ｆ−２３
Ｆ−２６
Ｆ−２８

商品名・規格 サイズ 商品番号 税込価格
外径 内径 長さ
牧野製クランプ用ウレタンホース「角さん」 １４ｍｍ ８ｍｍ １７ｃｍ １５−４９０３ ５３９円




■牧野製クランプ用保守部品　スプリング
▲このページのトップに戻る
スプリング
※商品によっては廃番・販売終了によりご用意出来ない場合がございますのでご確認ください。
※写真はＳＰ−１０です。

牧野鉄工所製クランプ保守部品の純正部品「スプリング」です。
ウレタン金具と本体アームを繋ぐスプリングです。スプリングが痛んだり破損した際に交換することが出来ます。
１個単位の販売となりますので両側２個を交換されます場合は数量「２」でご注文ください。
※対応表
型番 Ｓタイプ製品専用クランプ ＳＦタイプ製品専用クランププ Ｆタイプ製品専用クランプ
ＳＰ−１０（弱） Ｓ−０２
Ｓ−０４
Ｓ−０６
Ｓ−０８		 ＳＦ−０２
ＳＦ−０４
ＳＦ−０６
ＳＦ−０８		 −
ＳＰ−２０（強） Ｓ−１０
Ｓ−１０Ｗ
Ｓ−１２
Ｓ−１５
Ｓ−１５Ｗ
Ｓ−１７
Ｓ−２０Ｗ		 ＳＦ−１０
ＳＦ−１１
ＳＦ−１２
ＳＦ−１３
ＳＦ−１５
ＳＦ−１７
ＳＦ−１８
ＳＦ−２０
ＳＦ−２１
ＳＦ−２３
ＳＦ−２５
ＳＦ−２６
ＳＦ−２８
ＳＦ−３０		 Ｆ−１０
Ｆ−１２
Ｆ−１７
Ｆ−２０
Ｆ−２３
Ｆ−２６
Ｆ−２８
Ｆ−３０
Ｆ−３２
Ｆ−３５
Ｆ−４０
Ｆ−４５

商品名・規格 サイズ 商品番号 税込価格
牧野製クランプ用スプリング ＳＰ−１０（弱） 全長５２ｍｍ　直径１２ｍｍ １５−０５７１ １９８円
ＳＰ−２０（強） 全長５２ｍｍ　直径１２ｍｍ １５−０５７２ １９８円




■牧野製クランプ用保守部品　ゴム栓
▲このページのトップに戻る
ゴム栓 サイズの見方
※商品によっては廃番・販売終了によりご用意出来ない場合がございますのでご確認ください。
※写真はＲＳ−２０です。

牧野鉄工所製クランプ保守部品の純正部品「ゴム栓」です。
Ｆタイプクランプのチェーン部分に取り付けられているゴム栓です。ゴム栓が痛んだり破損した際に交換することが出来ます。
※対応表
型番 Ｆタイプ製品専用クランプ
ＲＳ−１０ Ｆ−１０、Ｆ−１２、Ｆ−１７、Ｆ−２０、Ｆ−２３
ＲＳ−２０ Ｆ−２６、Ｆ−２８、Ｆ−３０、Ｆ−３２
ＲＳ−３０ Ｆ−３５、Ｆ−４０、Ｆ−４５

商品名・規格 サイズ 商品番号 税込価格
牧野製クランプ用ゴム栓 ＲＳ−１０ 上部直径２６ｍｍ　下部直径２３ｍｍ　高さ３８ｍｍ １５−０５８１ ７４３円
ＲＳ−２０ 上部直径３０ｍｍ　下部直径２６ｍｍ　高さ３７ｍｍ １５−０５８２ ７４３円
ＲＳ−３０ 上部直径３４ｍｍ　下部直径３０ｍｍ　高さ４７ｍｍ １５−０５８３ ７４３円




■牧野製クランプ用保守部品　チェーン
▲このページのトップに戻る
チェーン
※ご注文後メーカーより取り寄せとなる「お取寄品」となります。
※商品によっては廃番・販売終了によりご用意出来ない場合がございますのでご確認ください。
※ご注文の際は型番と使用機種をご指定ください。
　・ＣＳ−１０ご注文の場合は「Ｆ−１０」「Ｆ−１２」「Ｆ−１７」「Ｆ−２０」「Ｆ−２３」のいづれか
　・ＣＳ−２０ご注文の場合は「Ｆ−２６」「Ｆ−２８」「Ｆ−３０」「Ｆ−３２」のいづれか
　・ＣＳ−３０ご注文の場合は「Ｆ−３５」「Ｆ−４０」「Ｆ−４５」のいづれか
※機種不明の場合は詳細の確認をさせていただきます。
※写真はＣＳ−２０のＦ−３２用です。

牧野鉄工所製クランプ保守部品の純正部品「チェーン」です。
Ｆタイプクランプの２本のアームの上部を結び長さを変えてクレーンを掛ける部分のチェーンです。両端金具、ピン付、ゴム栓付です。
チェーンが痛んだり破損した際に交換することが出来ます。
商品名・規格 適合機種 商品番号 税込価格
牧野製クランプ用チェーン ＣＳ−１０ Ｆ−１０、Ｆ−１２、Ｆ−１７、Ｆ−２０、Ｆ−２３ １５−０５９１ ８，２５０円
ＣＳ−２０ Ｆ−２６、Ｆ−２８、Ｆ−３０、Ｆ−３２ １５−０５９２ １０，７２５円
ＣＳ−３０ Ｆ−３５、Ｆ−４０、Ｆ−４５ １５−０５９３ １６，５００円




■牧野製クランプ用保守部品　ピン
▲このページのトップに戻る
ピン サイズの見方
※商品によっては廃番・販売終了によりご用意出来ない場合がございますのでご確認ください。

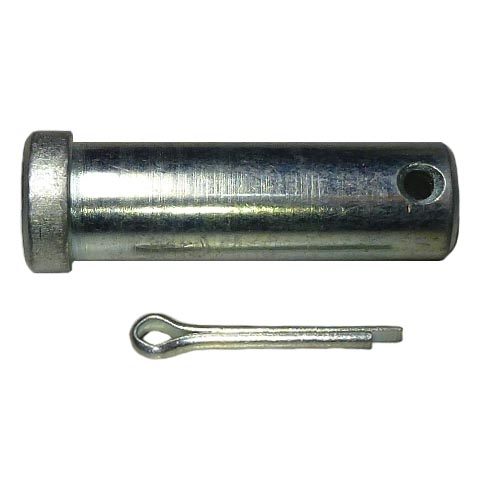

※写真は１３．５φです。

牧野鉄工所製クランプ保守部品の純正部品「ピン」です。
クランプの本体フレームとチェーン取付金具を連結する部位のピンです。曲がり等の痛みの発生、破損した際は直ちに交換してください。
※対応表
型番 Ｆタイプ製品専用クランプ
１１φ Ｆ−１０、Ｆ−１２、Ｆ−１７、Ｆ−２０、Ｆ−２３
１３．５φ Ｆ−２６、Ｆ−２８、Ｆ−３０、Ｆ−３２
１４φ Ｆ−３５（旧）
１５φ Ｆ−３５、Ｆ−４０、Ｆ−４５

商品名・規格 サイズ 商品番号 税込価格
牧野製クランプ用ピン １１φ 直径１１．０ｍｍ　長さ４０．５ｍｍ １５−０６０１ ４９５円
１３．５φ 直径１３．５ｍｍ　長さ４３．５ｍｍ １５−０６０２ ４９５円
１４φ 直径１４．０ｍｍ　長さ４８．０ｍｍ １５−０６０３ ４９５円
１５φ 直径１５．０ｍｍ　長さ４８．５ｍｍ １５−０６０４ ４９５円




■牧野製クランプ用保守部品　焼き入れピン
▲このページのトップに戻る
焼き入れピン サイズの見方
※商品によっては廃番・販売終了によりご用意出来ない場合がございますのでご確認ください。

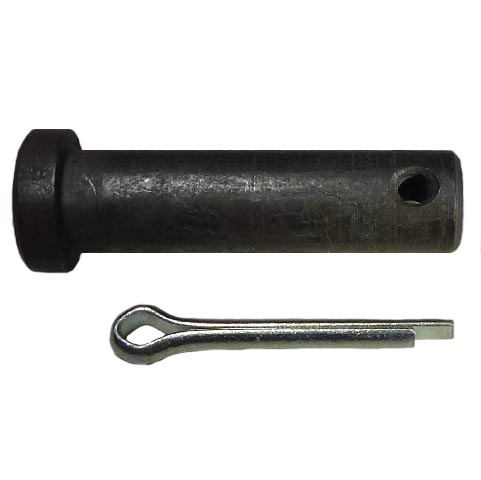

※写真は９．５φです。

牧野鉄工所製クランプ保守部品の純正部品「焼き入れピン」です。
チェーンとチェーン取付金具を連結する部位の焼入ピンです。曲がり等の痛みの発生、破損した際は直ちに交換してください。
※対応表
型番 Ｆタイプ製品専用クランプ
８．０φ Ｆ−１０、Ｆ−１２、Ｆ−１７、Ｆ−２０、Ｆ−２３
９．５φ Ｆ−２６、Ｆ−２８、Ｆ−３０、Ｆ−３２
１１．５φ Ｆ−３５、Ｆ−４０、Ｆ−４５

商品名・規格 サイズ 商品番号 税込価格
牧野製クランプ用焼き入れピン ８φ 直径８．０ｍｍ　長さ３２ｍｍ １５−０６１１ ７４３円
９．５φ 直径９．５ｍｍ　長さ３６ｍｍ １５−０６１２ ７４３円
１１．５φ 直径１１．５ｍｍ　長さ４４ｍｍ １５−０６１３ ７４３円




■スリーエッチ（ＨＨＨ）　石材クランプ
▲このページのトップに戻る
石材クランプ サイズの見方

※メーカー直送品ですので代金先払いにてお願いします。（代金引換不可）
※メーカー直送の実費送料が必要です。送料はご注文前にご確認ください。



スリーエッチ（ＨＨＨ）社製の石材クランプです。
どの開口巾のときでもあて板が必ず水平になる構造の為石材の厚みに関わらず確実に掴む事が出来ます。
０から最大開口巾のものまで吊れますので石材の幅ごとに機種を変える必要はありません。
但し、通常使用より小幅な石材を吊り上げる場合は締付力を強くする為に連結ピンを入れ替えてください。
ストッパー付ですから石材をおろせば自動的に開口の状態でロックされます。
あて板には特殊ウレタンを装着していますので傷がつきません。

全タイプ共に保守部品も取り扱いいたしております。詳しくはお問い合わせください。

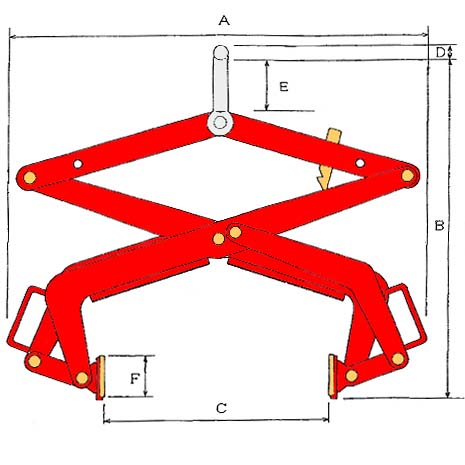

型番 製品幅
（Ａ寸法）		 製品高さ
（Ｂ寸法）		 使用寸法
（Ｃ寸法）		 吊り金具厚
（Ｄ寸法）		 吊り金具高さ
（Ｅ寸法）		 ウレタン高さ
（Ｆ寸法）		 使用荷重 製品重量
ＳＥ１８０ ３２０〜４５５ｍｍ ２８０〜５４０ｍｍ ０〜１８０ｍｍ １６ｍｍ ５５ｍｍ ７２ｍｍ ３００ｋｇ ７．０ｋｇ
ＳＥ３００ ３７０〜５９０ｍｍ ３２２〜７３７ｍｍ ０〜３００ｍｍ １９ｍｍ ７２ｍｍ ７２ｍｍ ３５０ｋｇ １０．０ｋｇ
ＳＥ４５０ ４００〜７４０ｍｍ ３４０〜９８０ｍｍ ０〜４５０ｍｍ １９ｍｍ ７２ｍｍ ７２ｍｍ ４００ｋｇ １６．０ｋｇ
ＳＥ７５０ ４６０〜１０９０ｍｍ ３６５〜１３３０ｍｍ ０〜７５０ｍｍ １９ｍｍ ７２ｍｍ ７２ｍｍ ６００ｋｇ ２６．５ｋｇ

商品名・型番 サイズ・仕様 商品番号 税込価格
スリーエッチ　石材クランプ ＳＥ１８０ 上表をご参照ください １５−１００１ ３８，７５３円
ＳＥ３００ 上表をご参照ください １５−１００２ ４７，１９０円
ＳＥ４５０ 上表をご参照ください １５−１００３ ６７，４９６円
ＳＥ７５０ 上表をご参照ください １５−１００４ ９４，５２３円




■スリーエッチ（ＨＨＨ）　木材クランプ
▲このページのトップに戻る
木材クランプ サイズの見方

※メーカー直送品ですので代金先払いにてお願いします。（代金引換不可）
※メーカー直送の実費送料が必要です。送料はご注文前にご確認ください。



スリーエッチ（ＨＨＨ）社製の木材クランプです。

【厚物から薄物までしっかり吊ります】
　角材・コンパネ・パネル・ボード等、木材の厚みにかかわらず吊れるので機種を変えたりピンを入れ換える必要はありません。
【あて板平行機構により確実につかみます】
　独自のあて板平行機構により、あて板が密着し摩擦力が強く滑る事なく吊り上げる事が出来ます。
【吊り上げ設置後のクランプ回収が簡単で便利です】
　木材を所定位置に設置後、ロープを引けば遠隔操作で開口のままロックされそのまま木材クランプだけを吊って外すことができます。
【吊り上げる木材を傷つけにくい特殊ウレタン装着】
　当板には特殊ウレタンを装着しており、さらに安全のため片側にスパイクを取り付けています。また、両面にスパイクを装着する事や取り外すことも可能です。

全タイプ共に保守部品も取り扱いいたしております。詳しくはお問い合わせください。
Ａ寸法 Ｂ寸法 Ｃ寸法 Ｄ寸法 Ｅ寸法 Ｆ寸法 Ｇ寸法 Ｈ寸法 使用荷重 製品重量
２１５〜２８５ｍｍ １６３〜３００ｍｍ ２０２〜３９３ｍｍ ０〜１３０ｍｍ １２ｍｍ ３６ｍｍ ７７ｍｍ １０〜４８ｍｍ １５０ｋｇ ３．２ｋｇ

商品名・型番 サイズ・仕様 商品番号 税込価格
スリーエッチ　木材クランプ　ＭＯ１３０ 上表をご参照ください １５−１０１１ ２５，２５９円




■スリーエッチ（ＨＨＨ）　万能クランプ
▲このページのトップに戻る
万能クランプ

※メーカー直送品ですので代金先払いにてお願いします。（代金引換不可）
※メーカー直送の実費送料が必要です。送料はご注文前にご確認ください。



スリーエッチ（ＨＨＨ）社製の万能クランプです。
・独自のあて板平行機構により、摩擦力が強く荷をはさんで滑ることなく吊り上げる事が出来ます。
・あて板には特殊ウレタンを装着しておりますので傷がつきません。
・取っ手のないものや従来吊り上げにくいもののクランプとしてご利用ください。

全タイプ共に保守部品も取り扱いいたしております。詳しくはお問い合わせください。
商品名・型番 サイズ・仕様 商品番号 税込価格
スリーエッチ　万能クランプ ＢＮ１００ 最大開口幅１００ｍｍ　使用荷重１００ｋｇ　製品重量２．５ｋｇ １５−１０２１ １８，８２４円




■フリークランプ　ごうりき
▲このページのトップに戻る
フリークランプ　ごうりき ごうりきＢ型セット Ａ型セット用交換用スリング
※在庫限りとなります。
※吊り上げ目安はスリングの締め具合や石材の重さにより変ります。

簡易石吊りの決定版！簡易型のフリークランプでちょっとした移動や水平出しに使用します。
スリングを使用した簡易型の為、軽量で持ち運びもラクラクです。クランプ金具にはウレタン板が装着されているので石材に傷が付きにくくなっています。

【使用方法】
１．石材の角にクランプ金具をピッタリと当てます。
２．左右のクランプ金具が石材の中心に位置しているか確認します。
３．左右のクランプ金具にベルトを通し角形金具に通してチョーク吊りの状態にします。（この状態ではまだ吊り上げないでください）
４．ベルトがたるんだ状態から、めいっぱい深絞りします。
５．クレーンでゆっくりと２から３ｃｍ程度吊り上げてチョーク吊に緩みが無いか水平に吊り上げられているかを確認します。
６．緩みがあったりバランスが悪く片荷になる場合はクランプの位置チョークの位置を修正して水平に吊り上げられるようにします。
７．調整が出来ましたら指定範囲内の移動にご利用ください。

【ご注意事項】
・本品をご利用されます方は付属の取扱説明書を必ずお読みください。
・取扱説明書、管理タグの内容を熟知していない人は使用出来ません。
・本品は直方体の石材(荒石を除く)専用の簡易移動用です。あくでもわずかな移動、水平出しに限定して使用してください。
・吊り上げ高さ５０ｃｍ以内、移動距離５０ｃｍ以内となります。
・最大使用荷重以内でご利用頂き、範囲内でも２個吊りは出来ません。
商品名・型番 付属スリング 吊り上げ目安 最大使用荷重 商品番号 税込価格
エヌスリング
フリークランプ　ごうりき		 Ａ型セット Ｅ型　幅３５ｍｍ　長さ４ｍ ６６０〜１９５０ｍｍ ２５０ｋｇ − 販売終了
Ｂ型セット Ｎ型　幅３５ｍｍ　長さ２ｍ ３００〜１０５０ｍｍ ２５０ｋｇ − 販売終了
Ｃ型セット Ｎ型　幅３５ｍｍ　長さ１ｍ ３００〜５５０ｍｍ ５０ｋｇ − 販売終了
